Автомобиль Иж Фабула ()Все автомобили » Иж Фабула () . 6.1 Определение технического состояния тормозной системы6.1. Определение технического состояния тормозной системы

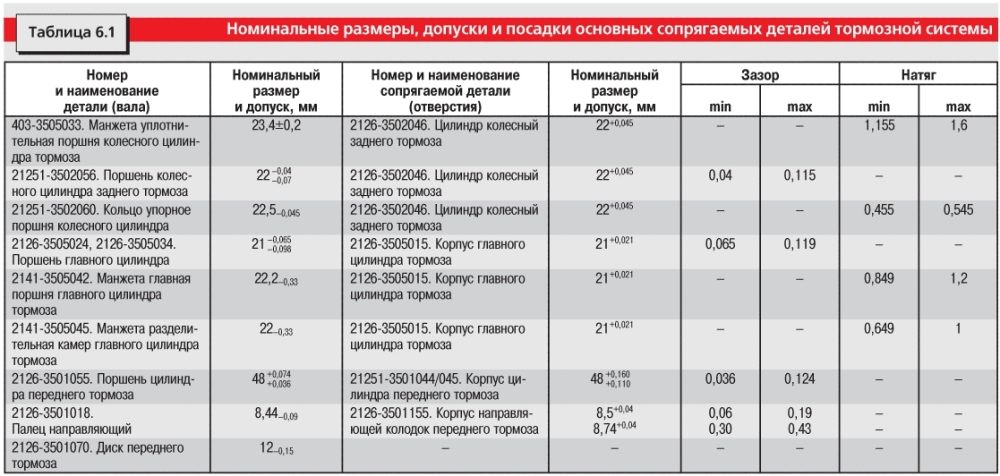

Технически исправная тормозная система (рис. 6.1) обеспечивает равномерное, без заноса затормаживание автомобиля. При торможении со скорости 50 км/ч на горизонтальном участке дороги с сухим бетонным покрытием замедление должно составлять 8 м/с2 при усилии на тормозную педаль 300 Н (30 кгс). Рабочий ход педали при этом не должен превышать 100 мм. Стояночный тормоз должен удерживать автомобиль на уклоне не менее 25%, при этом рычаг стояночного тормоза должен перемещаться не более чем на шесть щелчков. Для контроля эффективности действия тормозной системы применяются специализированные стенды. Номинальные размеры, допуски и посадки основных сопрягаемых деталей тормозной системы приведены в табл. 6.1. Таблица 6.1 Номинальные размеры, допуски и посадки основных сопрягаемых деталей тормозной системы
|
